TG6P39I數字傳感器/吸塵器/真空包裝機/按摩儀/呼吸制氧機

¥:

在線詢價 >>

產品詳情技術參數

產品特點

測量范圍:0--100Kpa

SOP6封裝、表壓型

適用于無腐蝕性氣體

I2C信號輸出、寬溫度補償

應用領域

按摩器、按摩椅、氣墊床等運動器材領域

胎壓計、轉向阻力、剎車阻力等汽車電子領域

呼吸機、制氧機、電子血壓計、監護儀等醫療領域

真空包裝機、真空攪拌機、真空攪拌機、真空保鮮盒、真空泵等負壓領域

吸塵器、洗衣機、吸塵器、啤酒機、咖啡機、凈水機、壓力儀表等領域

產品概述

  TG6P39I型數字壓力傳感器采用SOP封裝形式,內部集成了壓力傳感器與信號處理電路芯片,對傳感器的偏移、溫漂和非線性進行數字補償,以供電電壓為參考,產生一個經過校準、溫度補償后的標準數字信號。

  TG6P39I型數字壓力傳感器尺寸小、易安裝,廣泛用于醫療電子、汽車電子、運動健身器材等領域。

規格參數

參數

數值

單位

工作電壓

3~3.6

V

響應時間

31

Ms

最大壓力

20

KPa

工作電流

≤3

Ma

靈敏度

1

Pa

壓力量程范圍

0~10

KPa

壓力測量精度

50

Pa

輸出量程范圍

0~10000

數

工作環境溫度

-40~﹢85

溫補測量精度

1

%FS

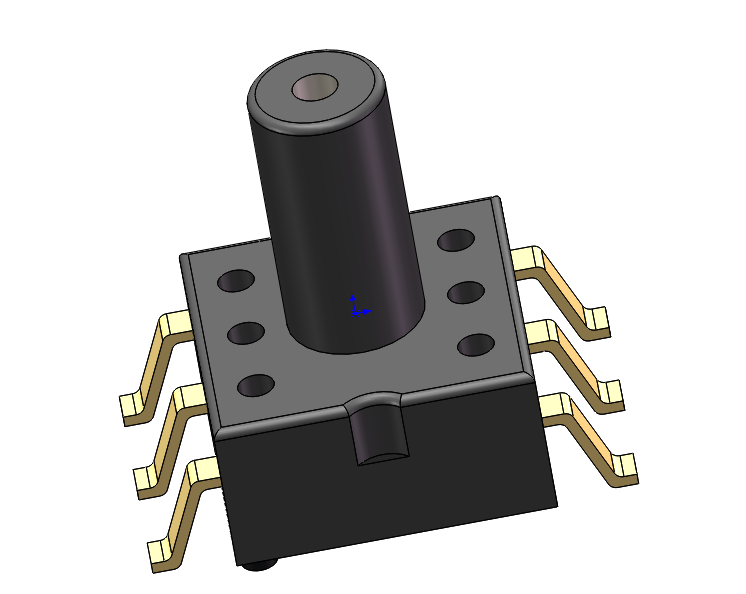

l外形結構和焊盤尺寸



電氣連接

1

2

3

4

5

6

GND

SDA

SCL

測試T

VDD

CE

注意

1. 焊裝過程中做好防靜電保護

2. 過載電壓(6.5Vdc)或電流(5mA)極可能燒毀電路芯片

3. 請?jiān)?VDD 和 GND 之間加上 0.1uf 電容,典型應用如下圖:





使用注意事項

1、焊接

由于本產品為熱容量較小的小型構造,因此請盡量減少來自外部的熱量的影響。否則可能會因熱變形而造成破損,引起特性變動。請使用非腐蝕性的松香型助焊劑。另外,由于產品暴露在外,因此請注意不要使助焊劑侵入內部。

1)手焊接

·請使用頭部溫度在260~ 300 °C (30 W)的電烙鐵在5秒以內實施作業。

·在端子上施加負載進行焊接的情況下,由于輸出可能會發生變化,因此請注意。

·請充分清洗電烙鐵頭。

2) DIP焊接(DIP端子型)

·在溫度為260°C以下的DIP焊錫槽內在5秒以內實施作業。

·安裝在熱容量較小的基板上時,由于可能會發生熱變形,因此請避免采用DIP焊接。

3)回流焊接(SMD端子型)

推薦的回流爐溫度設置條件如下所示。











·印刷電路板的走線請參照印刷電路板推薦規格圖。

·由于無法做到自校準,因此請慎重地對準端子與走線的位置。

·設置的溫度為端子附近的印刷電路板.上所測得的值。

·因?yàn)橛捎谘b置,條件等原因,壓力導入口的先端因?yàn)楦邷貢?huì)發生溶解和變形,務必請?jiān)趯?shí)際的貼裝條件下,進行確認測試。

4)焊接部的修正

·請一次性完成修正。

·對搭焊進行修正時,請使用頭部形狀較平滑的電烙鐵,請勿追加涂敷助焊劑。

·關于電烙鐵頭部的溫度,請使用在規格書所記載的溫度以下的電烙鐵。

5)在端子上施加過度的力后,會引發變形,損害焊接性,因此請避免使產品掉落,或進行繁雜的使用。

6)印刷板的翹度相對于整個傳感器應保持在0.05mm以下,請對此進行管理。

7)安裝傳感器后,對基板進行切割彎折時,請注意不要使焊接部產生應力。

8)由于傳感器的端子為外露構造,因此金屬片等觸摸端子后,會引發輸出異常。請注意不要用金屬片或者手等觸摸。

9)焊接后,為了防止基板的絕緣惡化而實施涂層時,請注意不要使傳感器.上面附著藥劑。

2、清洗

1)由于產品為開放型,因此請注意不要使清洗液侵入內部。

2)使用超聲波進行清洗時,可能會使產品發生故障,因此請避:免使用超聲波進行清洗。

3、環境

1)請避免在存在對產品產生惡劣影響的腐蝕性氣體(有機溶劑氣體,亞硫酸氣體,硫化氫氣體等)的場所中使用,保管。

2)本產品并非防滴構造,因此請勿在可能濺到水等

的場所中使用。

3)請勿在產生凝露的環境中使用。另外,附著在傳感器芯片上的水分凍結后,可能會造成傳感器輸出的變動或者破壞。

4)壓力傳感器的芯片在構造上接觸到光后,輸出會發生變動。尤其是通過透明套等施加壓力時,請避免使光接觸到傳感器的芯片。

5)請避免采用超聲波等施加高頻振動的使用方法。

請?jiān)趯?shí)際使用狀態下進行確認

由于本規格為產品單體規格,為了提高實際使用時的可靠性,請確認實際使用狀態下的性能和品質。

關于其他使用

1)壓力范圍,安裝方法錯誤時,會造成事故,因此請注意。

2)能夠直接使用的壓力媒介僅為干燥空氣。除此以外的媒介,尤其是在腐蝕性氣體(有機溶劑氣體,亞硫酸氣體,硫化氫氣體等)和含有水分,異物的媒介中使用時,會造成故障和破損,因此請避免在上述環境中使用。

3)壓力導入口的內部配置有壓力傳感器芯片。從壓力導入口插入針等異物后,會造成芯片破損和導入口堵塞,因此請絕對避免上述操作。另外,使用時請避免堵塞大氣導入口。

4)關于使用壓力,請?jiān)陬~定壓力的范圍內使用。在范圍外使用時,會造成破損。

5)由于可能因靜電而造成破壞,因此使用時請注意

以下事項。

(1)保存時,請使用導電性的材料使端子之間短路,或者用鋁箔等整體包覆起來。由于塑料的容器容易帶電,因此保存,運輸時請勿使用。

(2)使用時,請將桌子.上的帶電物,作業人員接地,以使周?chē)撵o電安全放電。

6)根據所使用的壓力,請充分注意產品的固定和套管,導入管的固定及選擇。另外,如有疑問,敬請垂詢。
