l 產品特點

n 量程：0～1.6Mpa

n 防水、防潮、防腐蝕

n 高穩定性、可靠性

n 抗干擾性強、過載能力強

n 優質黃銅接口，安裝方便

n 可根據客戶需求定制螺紋結構

l 應用領域

n 水管、水井、供水壓力罐，壓力監測、壓力控制器。

n 石油、石化、化工，與節流裝置配套，提供精確的壓力測量與控制。可測量管道和貯罐的壓力和液位。

n 電力、城市煤氣、其他公司事業，要求高穩定度和高精度的測量等場所。

n 鋼鐵、有色金屬、陶瓷，用于爐膛壓力測量等要求高穩定性，高精度測量等場所，用于在嚴格控制（溫度、濕度等）條件下要求穩定測量的場所。

n 機械、造船，用于嚴格控制高精度條件下要求穩定測量的場所。

l 產品概述

TK505G6是數字型壓力傳感器模塊，采用圓型帶氣嘴封裝結構，壓力傳感器采用了傳感器表面與接觸被測介質隔離技術，集成了數字補償處理芯片，對傳感器的偏移、靈敏度、溫漂和非線性進行數字補償，補償原理：以芯片內自舉穩壓供電電壓為基準,以固定電阻為參考，經高低溫標定處理，解決了因溫度變化，和結構型變產生的誤差，保證了每一個傳感器的精度要求。TK505G6數字型壓力傳感器模塊尺寸小、易安裝，可根據用戶要求定義輸出數字信號時序，可用于醫療電子、汽車電子、水壓測量等領域。

l 規格參數

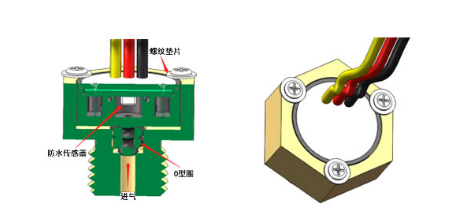

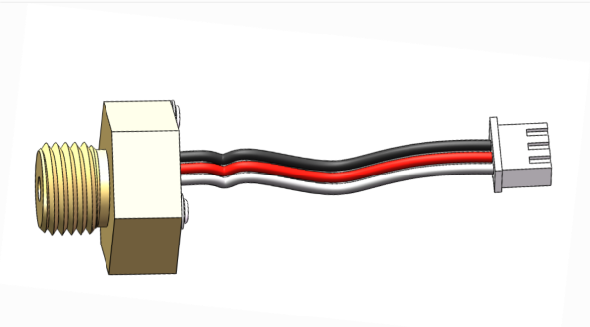

外形結構及尺寸

 O型圈采用6X1.8MM規格 放O型圈圓孔大小5.6mm,深度4mm,進氣口大小3.5mm

l 電氣連接及接線定義

信號輸出:數字輸出通訊規則

通訊方式:

   MCU給傳感器供電，然后以單總線方式接收傳感器數據，需要省電時斷傳感器電即可。

   正常通訊，MCU根據需要可定時采集傳感器數據，建議20mS采一次。

通訊協議如下：

單線接口的時序:

單線接口采用了脈沖寬度調制的方法對數據進行編碼。PWM 編碼不需要進行數據幀同步，數據接收方的碼速率可以根據發送方的碼速率自動進行改變，無需配置就允許改變通信碼速率。

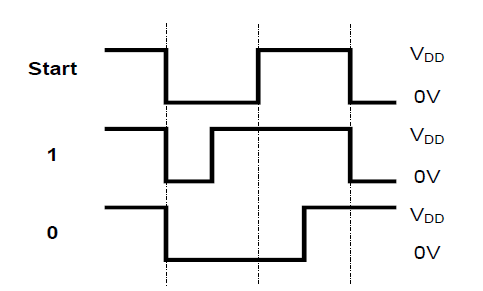

有效的數據位總是以下降開始，邏輯’1’采用了75%的占空比，而邏輯’0’采用了25%的占空比。數據包的起始位總是“start”位，占空比為50%。

單線通信數據格式說明：

傳感器平常單總線處于輸入上拉的狀態，主機發起通訊，先給0.1mS低脈沖, 然后主機進入輸入拉高狀態等待傳感器發送數據，傳感器數據發送完成后回到輸入上拉的狀態。

傳感器發送數據，數據格式：

壓力高位(1BYTE)+壓力低位（1BYTE）+校驗碼(1BYTE)

校驗碼=(壓力高位+壓力低位) 如有溢出保留低8位數據作為校驗碼

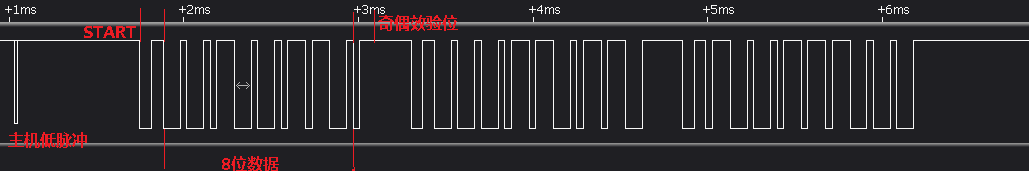

傳感器發送數據邏輯圖
