TKTW1000-1.6MPa數字壓力傳感器

1. 特點

l 測量范圍0-1.6MPa

l 絕壓形式

l 適用于燃?xì)?，液體。

l 單數字信號線傳輸，簡化連接設備

l 寬溫度補償，溫度變化時可保證壓力精準度

l 工作溫度范圍：-20-105℃

2. 概述

TKTW1000是數字型壓力傳感器芯片，采用圓型塑封結構，壓力傳感器采用了MEMS傳感芯片，并集成了數字補償處理芯片，對傳感器的偏移、靈敏度、溫漂和非線性進行數字補償，補償原理：以芯片內自舉穩壓供電電壓為基準,以固定電阻為參考，經高低溫標定處理，解決了因溫度變化，和結構型變產生的誤差，保證了每一個傳感器的精度要求。TKTW1000數字型壓力傳感器模塊尺寸小、易安裝，可根據用戶要求定義輸出數字信號時序，可用于煤氣瓶壓力、汽車電子、水壓測量等領域。

3. 應用領域

l 注射器等醫療領域

l 機油壓力、汽油壓力傳感器等汽車電子領域

l 水管壓力，供水領域

l 煤氣瓶、燃?xì)夤艿赖阮I(lǐng)域

4. 技術參數

   輸出信號：

熱敏電阻(NTC):

5. 額定壓力范圍

0-1.6MPa  =  0-16.2KG/CM2  =  0-231PSI  =  0-16Bar

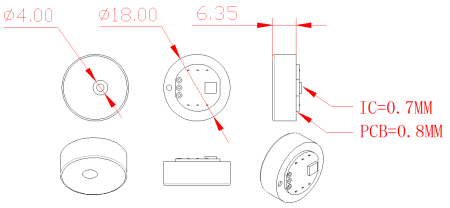

6. 外型結構

7. 建議加氣結構

      O型圈采用17.6x12.2x2mm規格 O型圈為鋼性墊片，有限位做用，或用類似尺寸比較偏硬的O型圈規格。

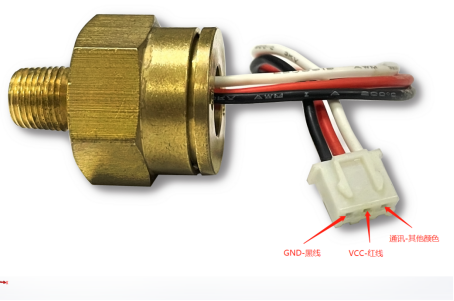

8. 電氣連接及接線定義

接線方式 :

9. 通訊協議

串口通信, 波特率：9600， 8位數據，有起始和停止位，無校驗位

傳感器串口主動發送，每次4個字節,

發送格式：  壓力高位  壓力低位  溫度  校驗和（前面3個字節求和）

溫度為負溫度時壓力高位的bit7=1

壓力數據說明：

 “壓力h”“壓力L” ，兩字節16進制數， 減去零點值（100左右，因?yàn)檠b配應力會影響壓力0點，這個數值可能會有少許變化），對應實際壓力值，單位KPA。

   例如，MCU確認壓力為0的時候讀到的值（比如99）保存作為零點值，

         若讀到的壓力值為399，則按照399-99=300KPA, 則當前壓力為300KPA

溫度數據說明：

“溫度”, 一個字節16進制數，為當前溫度值，1個數對應0.5度。

例如, 溫度數據為0, 表示0度

溫度數據為40,表示20度
